Robin Schmidt, Florian Liberatore (V01)

Zusammenfassung

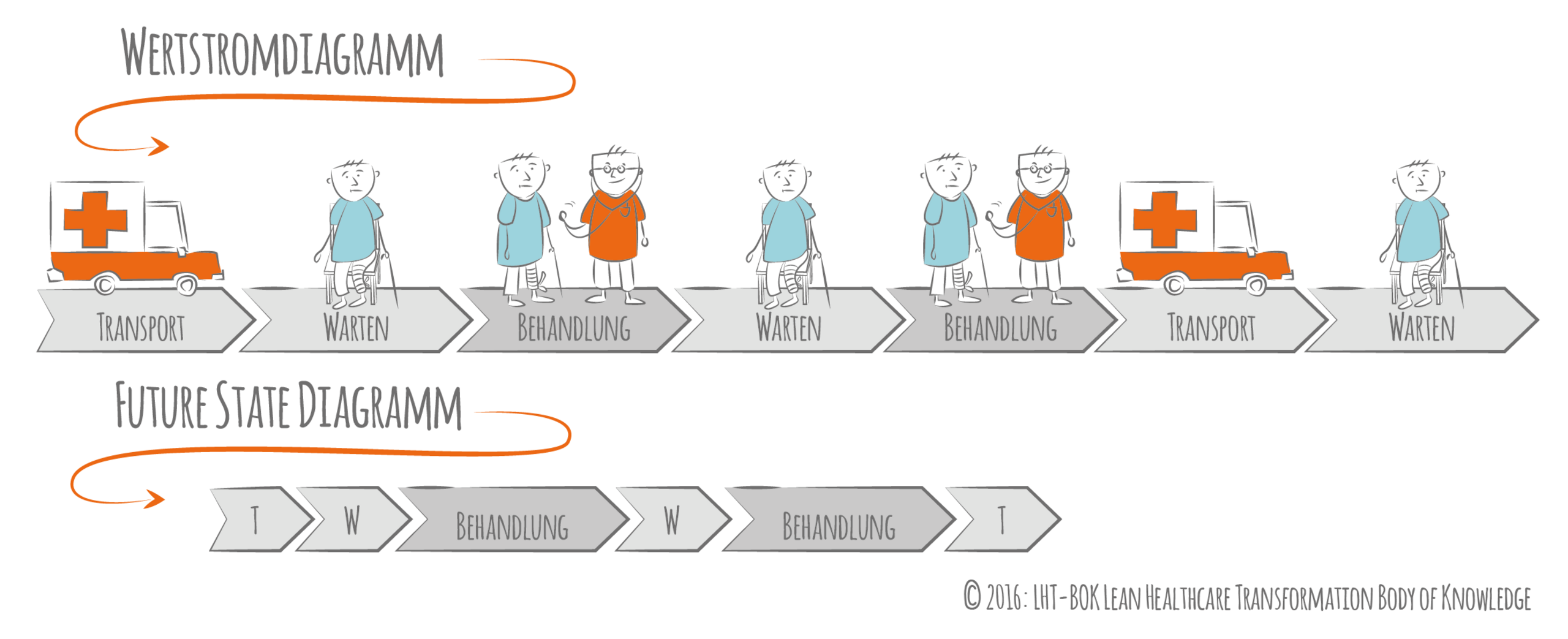

Mit Hilfe des Future-State-Diagram werden definierte Prozessabschnitte, welche im Rahmen einer Wertstromanalyse (vgl. Wertstromdiagramm) visualisiert wurden, optimiert. Während das Wertstromdiagramm den Ist-Prozess beschreibt und Verschwendungen (Muda) von Zeit und Material sichtbar macht, befasst sich das Future-State-Diagram mit dem zukünftigen optimierten Prozess, bei welchem die Verschwendung weitestgehend eliminiert wurde.  Beim Future-State-Diagram wird im Lean-Team (bestehend aus bis zu fünf Personen) diskutiert, wie man diese Verschwendung am besten verhindern und Aufgaben, die unnötig oder unökonomisch organisiert sind, vermeiden kann. Bei gleichartigen Aufgaben wird untersucht, ob man diese kombinieren bzw. vereinfachen kann.

Ziele

Das Ziel des Future-State-Diagrams ist es, einen spezifischen Prozess zu visualisieren, um ein Gesamtverständnis für diesen zu erzeugen und daraus einen verbesserten Lean-Prozess abzuleiten.

• Schaffen eines umfassenden (stationsübergreifenden) Prozessüberblicks
• Verschwendung in den Prozessen identifizieren (durch die Darstellung der Material-, Behandlungs- und Informationsflüsse)
• Identifikation von Optimierungspotenzialen
• Eliminieren der Verschwendung

Leitfragen für die Praxis

• Wo liegt Verschwendung vor?

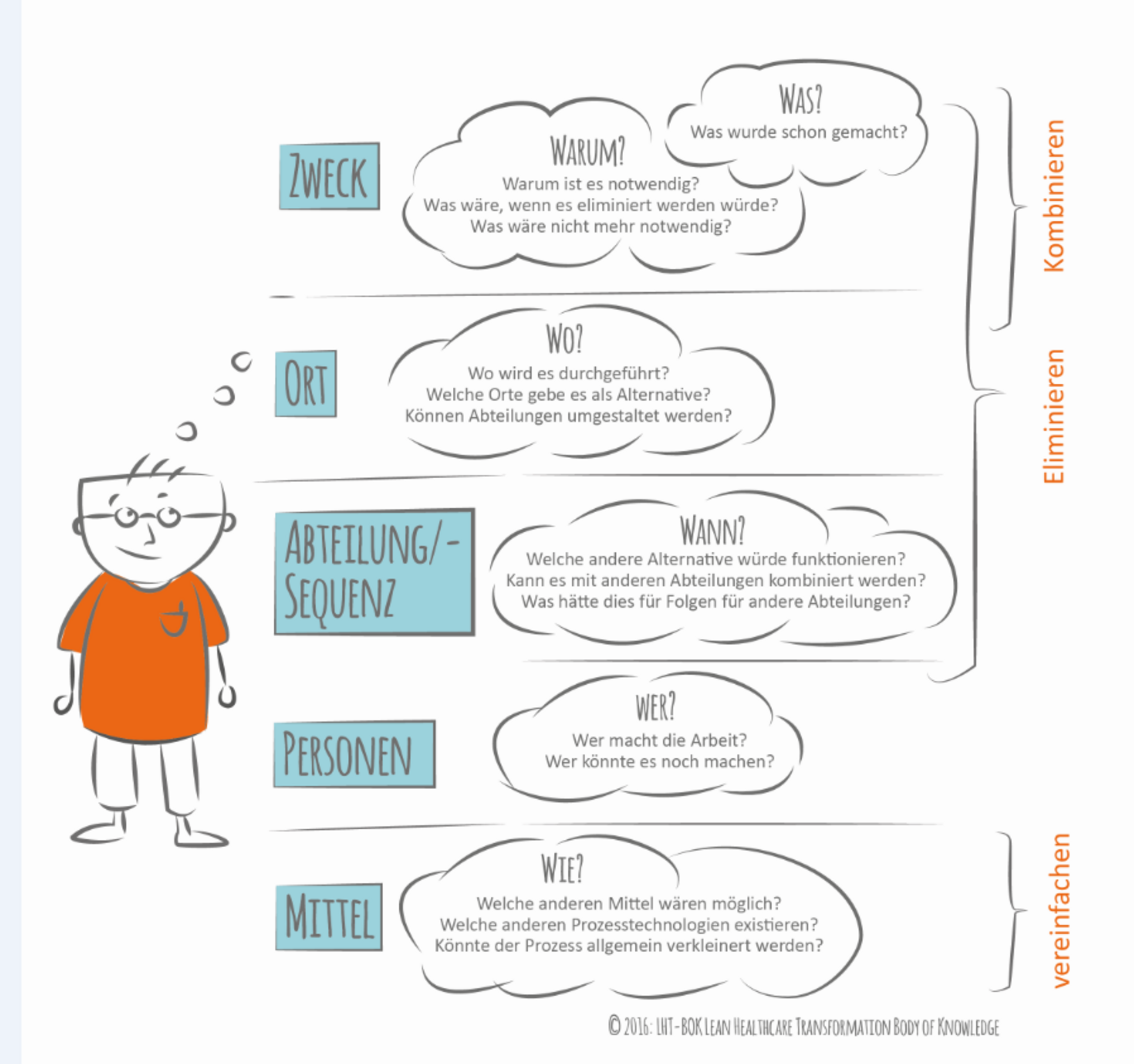

• Können wertschöpfende Tätigkeiten verdichtet bzw. kombiniert werden?

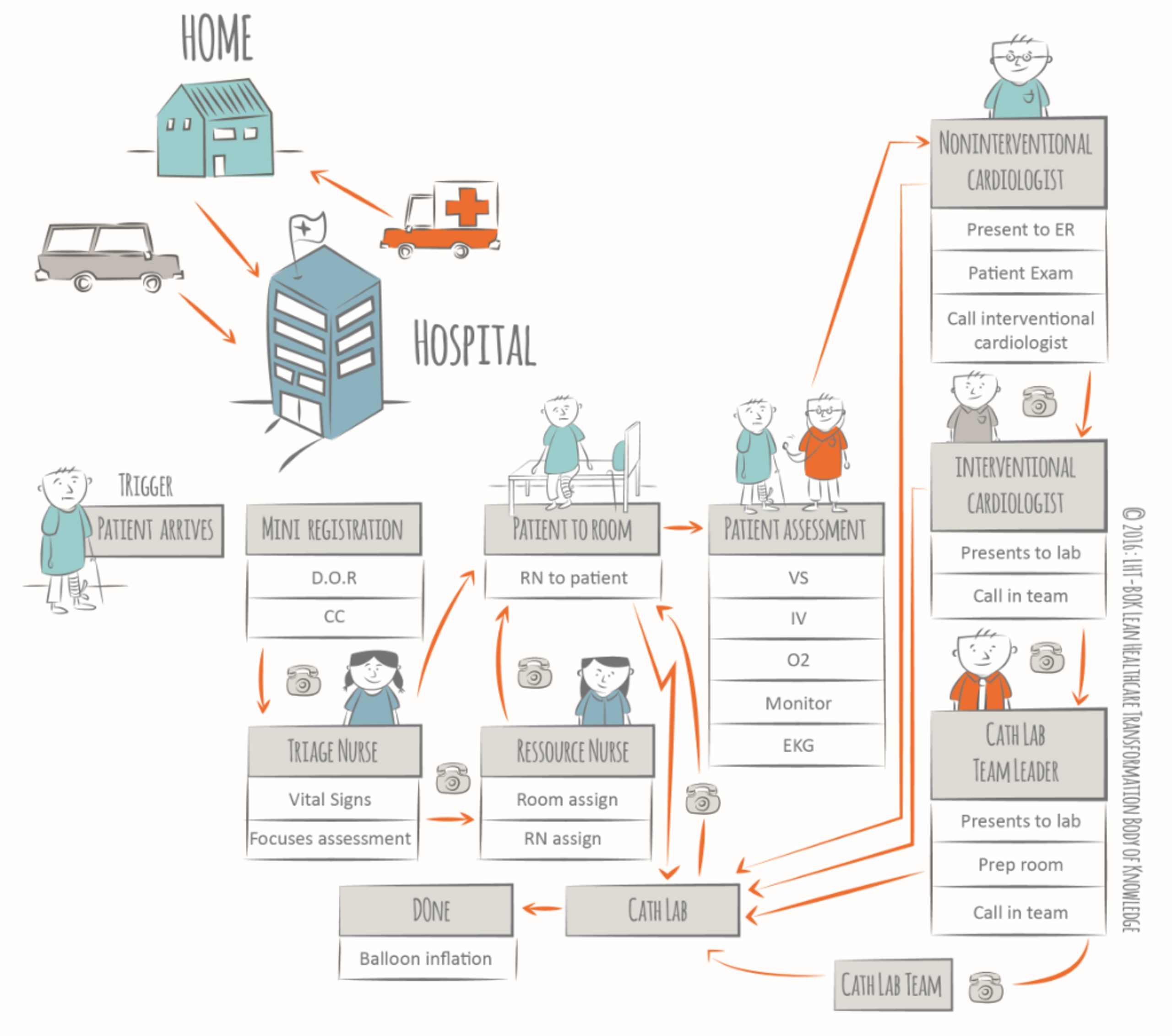

• Konkret: Reduzierung der Durchlaufzeit im Notfall am Beispiel des Wertstromdiagramms eines Patienten

Voraussetzungen / Notwendige Ressourcen

Für die erfolgreiche Erstellung eines Future-State-Diagrams sollten folgende Punkte berücksichtigt werden:

• Lean-Team (bis zu fünf Personen), das den Prozess gut kennt und gemeinsam ein Future-State-Diagram (überarbeitetes Wertstromdiagramm) entwerfen kann
• Der Einsatz von interdisziplinären Teams ist anzuraten, wenn der analysierte Prozesse mehrere Berufsgruppen betrifft (Skeldon et al., 2014)
• Visualisierungsmöglichkeit (White Board, Brown Paper, o.Ä.)
• Optional: Visualisierungssoftware (z.B. Microsoft Visio) zur grafischen Darstellung des Soll-Prozesses

Stärken und Schwächen

Die Stärken und Schwächen des Future-State-Diagram sind in Prinzip identisch mit denen des Wertstromdiagramms.

Herausforderungen

Die Verwendung des Lean-Fachbegriffs „Verschwendung“ kann bei den betroffenen Personen negative Assoziation hervorrufen. Hier sollte betont werden, dass es sich dabei nicht um die Geringschätzung der Arbeit der Mitarbeitenden handelt, sondern dass das Aufzeigen von Schwachstellen im System (also im Prozessablauf) im Fokus steht. Die beteiligten Personen sind darüber hinaus mit Abläufen und Zeitaufwand vertraut zu machen, da ansonsten der Aufwand im Verhältnis zum Nutzen zu gross erscheinen kann. Ausserdem müssen alle Beteiligten für die Erstellung der Analyse von ihrer täglichen Arbeit freigestellt werden. Dies bedeutet kurzfristig einen erhöhten Koordinationsaufwand. Zudem muss das Tool vorher definierte qualitative und quantitative Aufwand-Nutzen-Kriterien erfüllen, was wiederum Zeit der Mitarbeitenden in Anspruch nimmt.

Stärken

• Relativ schnell und einfach durchzuführen.
• Kann sowohl für medizinische Prozesse als auch administrative Prozesse verwendet werden, wie in zahlreichen Fallstudien aufgezeigt wurde (Chadha, Singh, & Kalra, 2012; Grove, Meredith, Macintyre, Angelis, & Neailey, 2010)
• Günstig, da keine Software oder spezielle Fähigkeiten nötig sind.
• Einfach zu lernen und zu verstehen.
• Eignet sich gut als Diskussionsgrundlage und für Entscheidungsfindung (bspw. für Implementierung weiterer Lean-Methoden und -Massnahmen gegen Verschwendung).
• Erhöht das Prozessverständnis der beteiligten Personen (Patientenfluss, Kommunikationsfluss, Verschwendung).
• Kenntnis über Patientenfluss und Patientenbedürfnisse trägt zur Erhöhung der Patientenorientierung bei.
• Durch verbesserte Prozesse werden die Mitarbeitenden entlastet und die Patientinnen und Patienten sind zufriedener.

Schwächen

• Das Tool bildet in der Industrie den Weg eines Produktes oder einer Produktgruppe ab. Kommt das Tool bei einer personenbezogenen Dienstleistung zum Einsatz, kann die Frage nach der Übertragbarkeit des Tools aufkommen.
• Weniger standardisierte Prozesse im Spital liefern – im Vergleich zur Industrie – ein gröberes Bild, d.h. es muss häufiger auf Durchschnittszeiten und Schätzwerte zurückgegriffen werden.
• Das Future-State-Diagram gibt nur einen „Schnappschuss“ des Status Quo wieder.
• Die Visualisierung ist trotz Detailtreue lediglich eine Vereinfachung der realen Situation.
• Es ist nicht immer sicher, ob das Future-State-Diagram zukünftige Prozesse wirklich verbessert (Zeit, Material und Kosten spart), da es bei der Einführung in die Praxis zu Umsetzungsschwierigkeiten kommen kann.
• Kritiker (z.B. Sawhney & Chason, 2005) bemängeln, dass Tools wie das Future-State-Diagram nur die Bedürfnisse des Systems berücksichtigen und zu wenig auf die Bedürfnisse der Mitarbeitenden eingehen.

Bitte zitieren Sie diese Quelle wie folgt:

Schmidt, R. & Liberatore, F. (2016). Future-State-Diagram. In A. Angerer (Hrsg.), LHT-BOK – Lean Healthcare Transformation Body of Knowledge, Version 1.0. Winterthur. Abgerufen von www.leanhealth.ch
