Projektbeispiel: Multifunktionaler Li-Ionen-Batterietester

Die meistverbreitete Bauform von Lithium-Ionen-Akkumulatoren ist die 18650-Zelle. Sie findet Einsatz in E-Bikes, Elektrofahrzeugen, Werkzeugen, tragbarer Elektronik etc.

Der Batterietester erlaubt verschiedene Tests und Messungen ohne zusätzlichen Hard- oder Softwareaufwand. Er funktioniert sowohl als Einzelmessgerät als auch im Remotebetrieb.

Aufbau

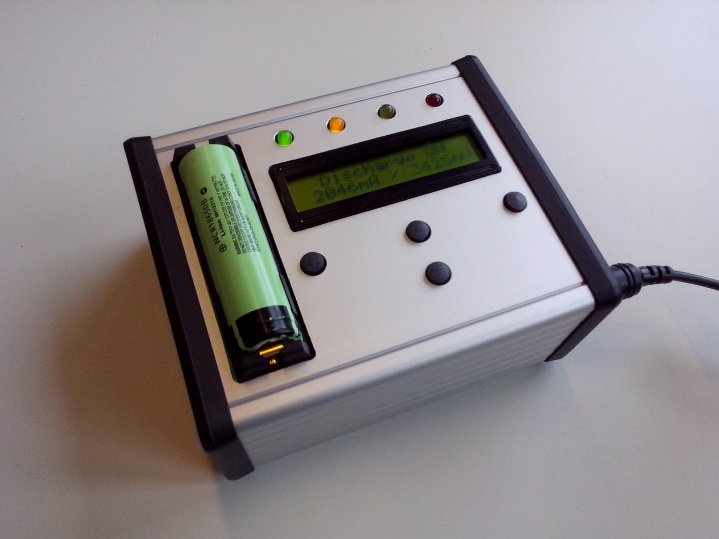

Als Speisegerät für den Batterietester dient ein handelsübliches 12V-Netzteil. Ein Benutzermenü erlaubt Eingaben über vier Tastschalter. Das Display zeigt die aktuellen Messwerte und Einstellungen an.

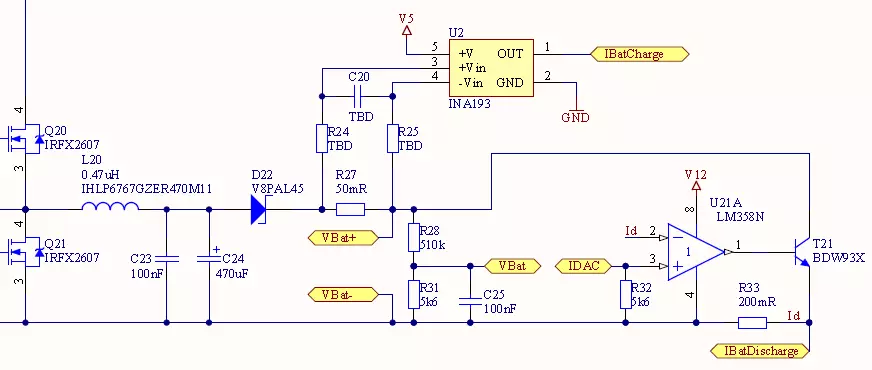

Die leistungselektronische Schaltung zur Ladung ist als Tiefsetzsteller ausgeführt. Die Entladeschaltung basiert auf einem einstellbaren Linearregler und einem Lastwiderstand. Die kompakte Bauweise wird durch den Einsatz einer forcierten Kühlung erreicht.

Funktionen

Ladung:

Entladung:

Messungen:

Zyklentests:

Spezifikationen

Lade- und Entladestrom: 5 A, 10 A (max.)

Zellspannungsbereich: 2 V – 4.5 V

Spannungsversorgung: 12 V, 2 A

Abmessungen: 125x102x60mm

Schutzfunktionen: Spannung, Strom, Temp.

Mikrocontroller: 48 MHz, 32 bit

Schnittstellen: RS422

Auf einen Blick

Beteiligte Institute und Zentren:

Projektstatus: abgeschlossen
