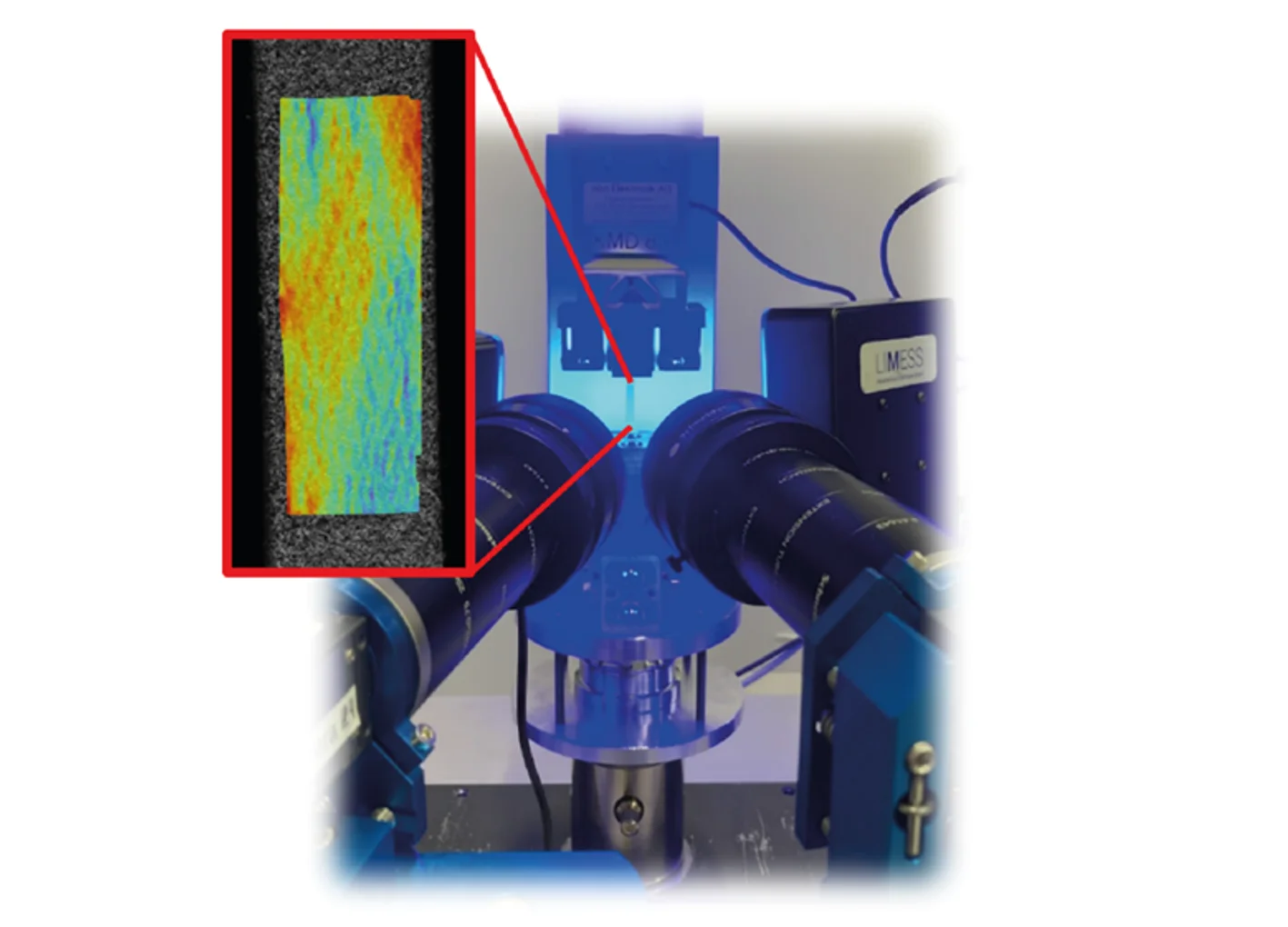

Limess Q400 3D DIC

Optisches 3D-Digitales Bildkorrelationssystem (DIC) zur Messung von Oberflächenverformungen, Dehnungen und Konturen.

Technische Daten:

Bildfelder von ca. 1x1mm² bis 10x10m²
Synchronaufnahme mit 3 12-Megapixel-Kameras
Kameraauflösung bis zu 65 Megapixel
Abtastrate 30 Hz bei 12 Megapixeln
Genauigkeit der 3D-Bewegungsmessung 0,01 Pixel
Genauigkeit der Dehnungsmessung 50 μstrains (0,005 %)
Je 4 Analoge & Digitale ein- und Ausgänge
Software: Istra4D von Dantec Dynamics
Kombinierbar mit weiteren Messsystemen: Zugrüfmaschinen, Schultersimulator, etc.
Kalibrierbar durch Scheiben & Wasserbad
Anzahl verfügbarer Anlagen: 1
Erweiterbar mit Echtzeit-Modul
Betrieb und Kalibrierung: akkreditiert nach ISO 17025
