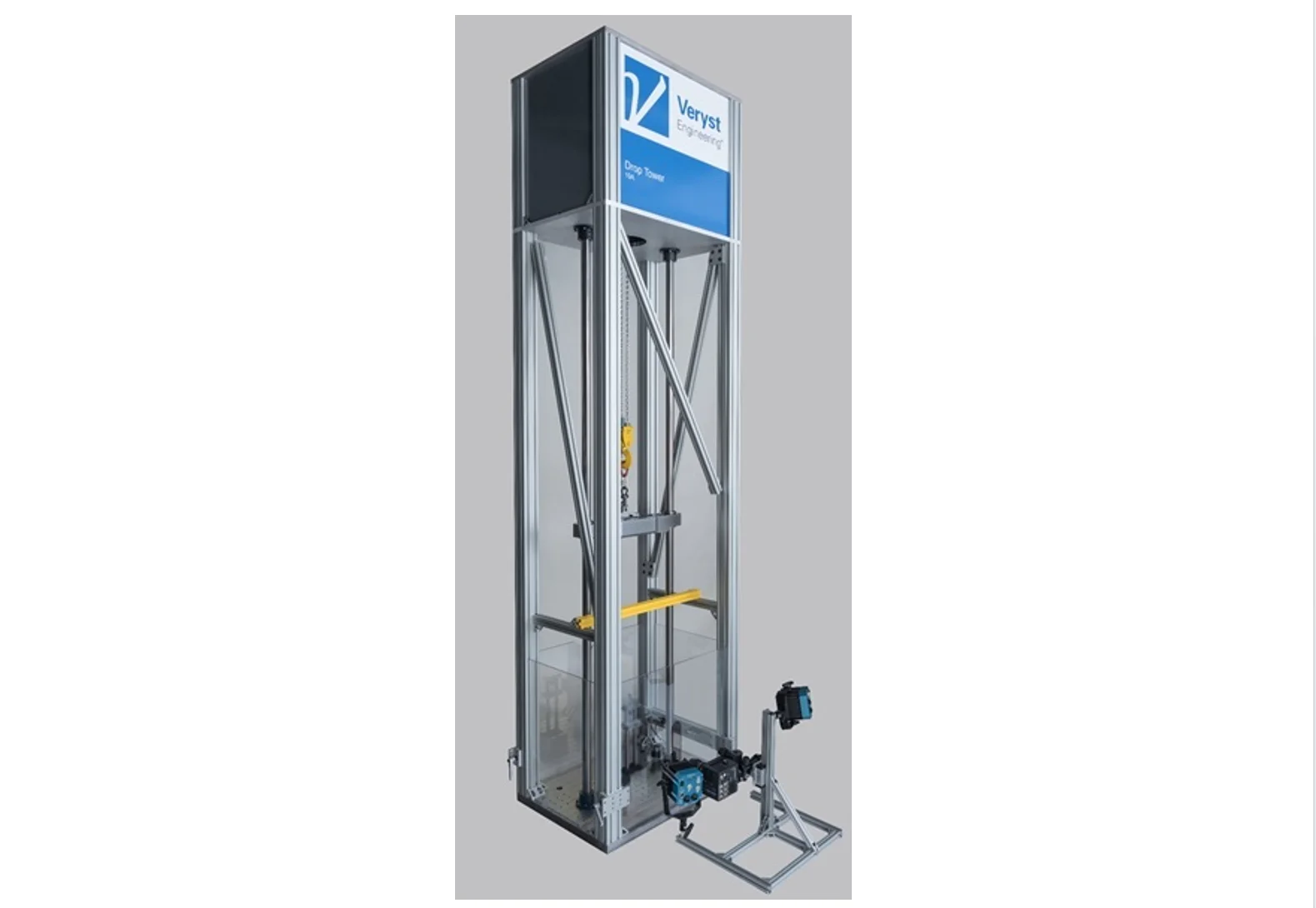

Veryst® Engineering Drop tower

Testeinrichtung zur Untersuchung des dehnratenabhängigen Werkstoffverhaltens, Zug- und Druckversuche bei hoher Prüfgeschwindigkeit

Technische Daten:

• Kraft max.: 2.2 kN Zug; 22 kN Druck
• Prüfmodi: Zug- und Druckversuche bei hohen Dehnraten
• Dehnraten max.: 500/s (Zug) und 2000/s (Druck)
• Photron Hochgeschwindigkeitskamera, Auswertung mittels DIC (digital image correlation)
• Aufnahmefrequenz Kamera: 80000 Bilder/s
• Verminderung unerwünschter Schwingungen bei Tests von Polymeren
• Zeitlich hochaufgelöste Darstellung von gemessenen Kräften, Spannungen und Dehnungen
• Erstellung von Spannungs-Dehnungsdiagrammen mit Dehnungen nach u.a. Biot, Cauchy, Euler-Almansi, Hencky und Lagrange
• Durch Zusatzgewichte sind Druckversuche bei geringen Fallhöhen und dennoch hohen Dehnungen möglich
• Mögliche Probengeometrien: ISO 527-2 1BB, ISO 37 Typ 3, ASTM D638 Type V
