Bluetooth Low Energy - Kompetenzen

Projekt-Beispiele

BT5.0 Demonstrator

BT5.0 Demonstrator mit nRF52840
(Quelle: ZHAW-ISC, Colin Cina)

Evaluation von “High Data Rate” und “Long Range” Links mit nRF52840 von Nordic Sem. und PCB-Antennen

  • 2M PHY bzw. High Data Rate Modus
    Durchsatz von 1.084 Mbps mit grossem SNR
    (Übertragungszeit für File mit 1220 kB beträgt 9s)
    Reichweite Indoor bis 50 m und Durchsatz > 300 kbps
  • LE Coded PHY (s=8) bzw. Long Range Modus
    Reichweite Indoor bis 100 m und im Freien bis 2 km (LOS)
  • Studentenprojekt im Masterstudium: Video

BT-Traffic-Generator

Signal-Erzeugung mit SDR
(Quelle: ZHAW-ISC, Simon Vogel)

Bluetooth Low Energy Traffic Generator mit Software Defined Radio (SDR) USRP N210 von Ettus Research/NI

  • flexibles Broadcasting von Bluetooth Adv-Paketen gleichzeitig auf den Kanälen 37, 38 und 39 (angepasste FPGA Firmware)
  • Test-Szenarien mit beliebiger Anzahl BT-Geräte und konfigurierbarem Advertising Intervall,
    Advertising Daten, Sendeleistungen,
    PHY: 1M oder LE Coded (Long Range).
    Optional: randomized adv. channel indexing (ab BT5.1)
  • Gleichzeitiges Aufzeichnen der 3 Advertising Kanäle und Möglichkeit zum nachträglichen Abspielen

Sniffing BLE-Adressen für Personenstrom-Analyse

Beispiel Anzahl BT-Geräte/h von Sensor 1 zu Sensor 2 (blau) und in Gegenrichtung (rot)

Monitoring von BLE-Geräte-Adressen mit >10 Bluetooth-Scannern für 24/7 Personenstromanalyse auf Plätzen und Parks

  • Bluetooth-LE-Geräte-Adressen sind unpersönlich, kein Datenschutz-Problem im Unterschied z.B. zu Kameras
  • Anzahl Personen ist proportional zur Anzahl Geräte-Adressen
  • Auswertung von Verkehrsbeziehungen und Aufenthaltsdauer

I4.0-Messtool für Walzen im Extrusionsprozess

ED1-Sensor, DERICHS, Krefeld (D)

Überwachung und Diagnose von Temperatur und Druck im
Inneren von Walzen unterstützt Produktions- & Qualitätssteigerung

  • Zusammenarbeit mit DERICHS GmbH, Krefeld (D)
  • BT-Messwert-Übertragung zu Tablet / Gateway zu Cloud
  • Entwicklung der ED1-Sensoren und Begleitung der Zulassung
  • Batterie-Autonomie >2 Jahre
  • App-Entwicklung mit Passwort-Schutz
  • Industrie 4.0 Preis für ED1 an der ICE 2017 in München
  • weitere Informationen

BT4.0-Schnittstelle zu Leica-Disto-Messgerät

Disto von Leica Geosysstems AG

Bluetooth 4.0 Lösung für die Datenübertragung von
einem Leica-DISTO-Messgerät auf ein Smart-Phone.

  • Zusammenarbeit mit Leica Geosystems AG und KTI
  • eine der ersten "non-consumer" BT Applikationen 2012
  • Entwicklung eines Eval-Boards mit Nordic-Funkbaustein
  • Entwicklung Basis-App unter iOS
  • "drag-and-drop" übertragene Distanzen in Foto/Skizze
  • 2017 Erweiterung zur Übertragung von IMU-Daten
  • weitere Informationen

BT5.1-Evaluation

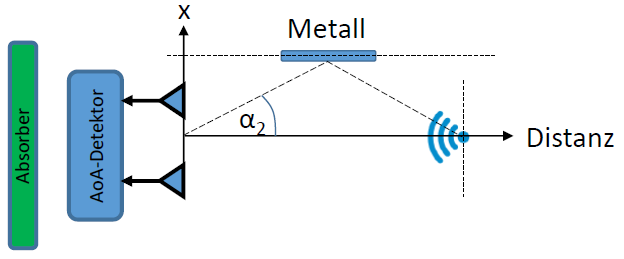

Setup AoA-Detektion mit Mehrweg

Performance-Evaluation Angle-of-Arrival-Detektion mit BT5.1

  • Einsatz von CC26X2R1 / BOOSTXL, später Nordic-Dev-Kit
  • laufende Bachelor- und Masterarbeiten
  • ISC sucht weitere Industrie-Applikationen
